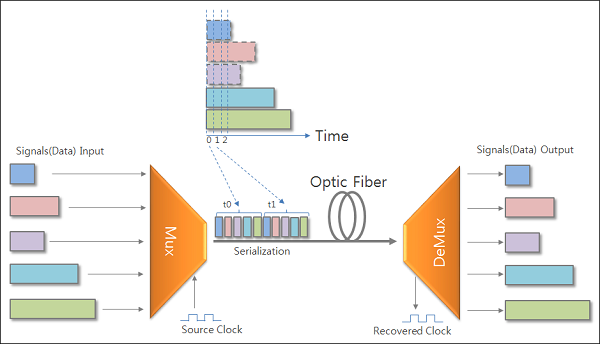

TDM 기술 : 시분할 다중 통신 방식으로서, Digital 광통신(~수Gbps)으로 다양한(영상, 음성, 데이터, 이더넷등) 신호의 전송시스템 구현이 가능. SDH 및 SONET은 본 TDM기술 기반의 국제적 통신 규격으로서 전화, 방송 등 다양한 통신망의 근간을 이룸.

다양한 종속신호의 전송이 필요한 장비에서 당사는 TDM 기술을 기반으로 클럭구조, 프레임 구조, 데이터 전송 구조등을 설계하고, 그에 따른 장치의 개발 및 제조를 수행. 다양한 종속신호는 저마다의 타이밍, 데이터 사이즈등이 다르므로, 기존의 Framer, Mapper등을 사용할수 없음. 그러므로 FPGA로 기능을 구현함. 또한 다양한 부가기능(OAM등)을 추가하여 고신뢰성의 통신시스템을 구현함

(SONET : Synchronous Optical NETworking, 동기식 광네트웍)
(SDH : Syncronous Digital Hierarchy, 동기식 디지털 계위)
(OAM : Operation And Monitoring, 시스템 유지보수, 상태정보 및 에러검출등)

▣ 특징
비동기 통신(RS-232, RS-422등)에 비하여 고속 통신 가능
클럭동기에 의한 고신뢰성 데이터 전송
OAM 기능
광미디어 이외에도 다양한 전송 미디어 가능(UTP, STP등 동선, 동축, LVDS, RS-485, RF등)
선로 이중화 가능, 링 토폴로지등 다양한 토폴로지 가능

▣ 활용
영상, 이더넷, 비동기 데이터, 디지틀 오디오 전송장치
대용량 무선전송단말장비의 기저대역 디지틀 신호 전송 장치
고해상도 다채널 RGB 신호 전송장치
수중 신호 전송/수집 및 변환 장치

▣ TDM이 적용된 장비
다음은 TDM 기술로 개발 및 양산된 제품으로서, 다종의 신호(영상 단방향 4채널, 오디오 양방향, 비동기 통신 양방향, 이더넷 100Base-T 양방향)를 2.5Gbps 단일모드 광선로로 전송하는 장비

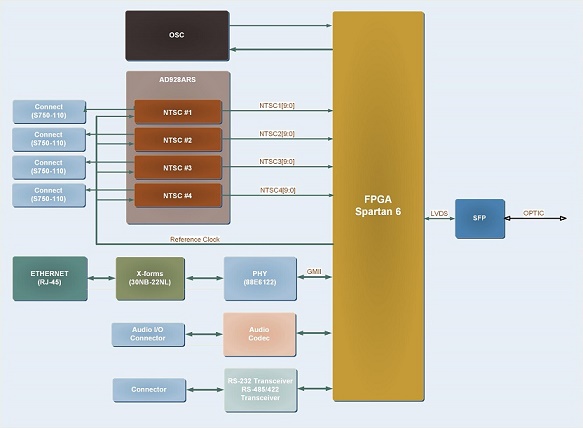

•장치 블록도

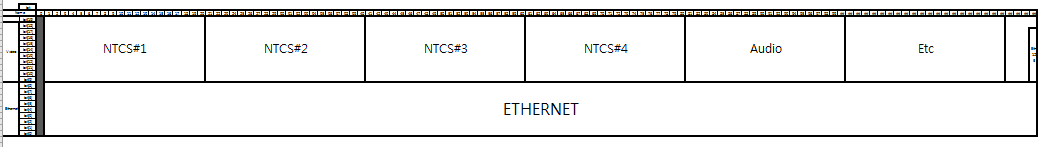

•프레임구조
